인산염 주입 패키지의 이해 및 위험 요인

" 인산염 주입 패키지의 이해 및 위험 요인 (Phosphate Injection Package) "

인산염 주입 패키지 (Phosphate Injection Package)는 산업 공정에서 보일러 수명을 연장하고 효율을 유지하기 위해 핵심적인 역할을 합니다. 인산염 주입 패키지는 Chemical Injection Package의 한 종류로, 특히 보일러 수처리에 특화된 설비입니다. 이번 포스팅은 인산염 주입 패키지의 목적과 역할 그리고 취급 및 운전 시 위험요인을 다룹니다.

---

Chemical Injection Package 란 무엇인가?

인산염 주입 패키지를 다루기 전 더 넓은 개념인 Chemical Injection Package의 이해가 필요합니다. 이 장치는 Oil & Gas, 수처리 (Water Treatment), 석유화학 플랜트, 발전 플랜트 등 다양한 산업 공정에서 필요한 화학 물질을 정확한 양만큼 자동으로 주입하는 설비입니다. 이 설비의 주된 목적은 부식, 스케일 형성, 박테리아 증식 등을 방지해 공정 효율을 높이고 설비의 수명을 연장하는 것입니다.





그렇다면, 인산염 주입 패키지 (Phosphate Injection Package) 란 무엇인가?

앞서 설명한대로 인산염 주입 패키지는 Chemical Injection Package의 한 종류로, 특히 보일러 수처리에 특화된 설비입니다. 보일러 운전 시 발생하는 두 가지 가장 큰 문제인 ① 스케일(Scale) 형성과 ② 부식(Corrosion) 발생을 동시에 방지하는 것이 주된 목적입니다.



1. 스케일 방지

보일러에 공급되는 물에는 칼슘(Ca), 마그네슘(Mg)과 같은 경도 성분이 미량 포함되어 있습니다. 이 성분들은 보일러 내부의 고온 환경에서 농축되어 튜브 내벽에 돌처럼 단단한 스케일을 형성합니다. 스케일은 열전달을 방해해 연료 효율을 떨어뜨리고, 최악의 경우 튜브가 과열되어 파손되는 사고의 주원인이 됩니다.





탄산염 스케일 반응식





이때 인산염을 주입하면 스케일 형성을 방지할 수 있습니다. 인산염은 물속의 스케일 유발 물질 (예. 칼슘, 마그네슘)과 먼저 반응하여, 금속 표면에 달라붙지 않는 부드러운 슬러지 (Sludge) 형태의 침전물을 만듭니다. 이 슬러지는 블로우다운 (Blowdown)이라는 배출 공정을 통해 쉽게 제거됩니다.



2. 부식 방지

고온, 고압의 보일러는 물과 금속이 직접 닿기 때문에 부식에 매우 취약합니다. 특히 물의 pH가 낮아지면 산성 부식이, 너무 높아지면 알칼리 부식이 발생할 수 있습니다.

인산염은 보일러 수의 pH를 적정 알칼리성 (보통 pH 10.5 ~ 11.5)으로 유지시켜 줍니다. 이 환경에서 보일러 강철 표면에 마그네타이트 (Fe₃O₄)라는 안정적인 보호 피막을 형성하여 금속이 물에 의해 부식되는 것을 막아줍니다.





인산염 주입 패키지는 어떻게 작동할까?

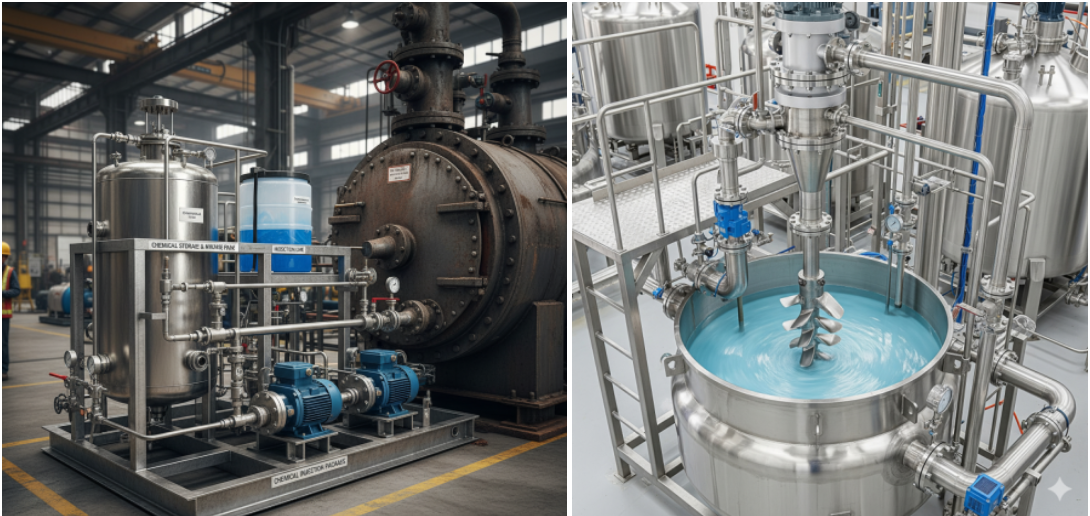

인산염 주입 패키지는 일반적으로 다음과 같은 장비로 구성되어 있습니다.

• 약품 저장 및 용해 탱크 (Chemical Storage & Mixing Tank)
• 정량 주입 펌프 (Chemical Dosing/Metering Pump)
• 주입 라인 및 밸브 (Injection Line & Valves)
• 보일러 드럼 (Boiler drum)

인산염 주입 공정은 다음과 같은 순환 과정으로 이루어집니다.

1. 준비 : 약품 탱크에서 인산염을 정해진 농도로 희석하고, 교반기(Agitator)로 용액이 굳지 않게 유지합니다
2. 주입: 정량 펌프가 보일러 운전 상태에 맞춰 정확한 양의 인산염 용액을 보일러로 보냅니다.
3. 반응: 주입된 인산염이 보일러 내부를 순환하며 스케일 유발 물질과 반응하고 pH를 조절합니다.
4. 분석: 주기적으로 보일러 수를 채취(Sampling) 하여 잔류 인산염 농도, pH 등을 분석해 수질 상태를 점검합니다
5. 배출: 생성된 슬러지와 농축된 불순물은 블로우다운 (Blowdown) 밸브를 통해 외부로 배출합니다.
6. 조절: 분석 결과를 바탕으로 정량 펌프의 주입량을 다시 조절하여 최적의 상태를 유지합니다.





인산염 주입 패키지의 위험 요인 및 위험 관리

이렇게 중요한 역할을 하는 인산염 주입 패키지도 화학물질을 고온·고압 환경에서 다루는 만큼 철저한 안전 관리가 필수적입니다.

취급 시는 물론, 운전 중에도 다양한 위험 요인이 존재합니다.

​

1. 인산염 취급 시 위험 요인

일반적으로 작업자는 작업 허가서 (Permit to Work, PTW)에 따라 위험 작업을 수행해야 하며, 인산염 취급 시 회사의 안전 절차에 따라 관리되어야 하며 이는 기본적인 안전 대책입니다. 그럼에도 불구하고, 작업자가 인산염에 누출되었을 경우, 다음과 같은 인적 피해 및 안전 사고가 발생할 수 있습니다.

위험요인 분류	세부 위험 요인	위험 내용	기본 안전 대책
화학물질 노출 위험	피부 및 눈 접촉	강알칼리성 용액으로 인한 화학 화상, 각막 손상 및 영구적 시력 손상	PPE (내화학성 보호복, 보안경, 안면 보호구 등)
	분진 흡입	호흡기 점막 자극(기침, 호흡 곤란), 만성 노출 시 폐 기능 저하	방진 마스크 착용 국소배기장치
고압 설비 위험	고압 누출	고압 약품 분사로 인한 직접적 타격 및 심각한 화학 화상	정기적인 현장 점검 및 검사 압력 게이지 확인
	유지 보수 시 잔압	작업 전 압력을 제거하지 않을 경우, 부품 및 약품이 튀어나와 작업자 부상	LOTO (lock-out, Tag-out) 절차 준수 보수 작업 절차서 준수 (작업자 교육)



2. 인산염 주입 패키지 운전 시 위험 요인

- 저온 환경에서의 문제 (응결 및 결정 생성)

인산염 용액은 온도에 민감하여, 특히 동절기나 저온 환경에 방치될 경우 심각한 문제를 야기합니다.

위험 현상	상세 설명	기본 안전 대책
용해도 감소 및 결정 생성	온도가 내려가면 인산염의 용해도가 급격히 감소하여 고체 결정으로 석출됩니다. 이 결정들이 탱크 바닥에 쌓이거나 굳어버립니다.	동파 방지용 설비 (e.g. heating tracing, steam tracing)
설비 막힘 및 고장	생성된 결정체가 Pump Strainer, 밸브, 배관 등을 막아 약품 주입이 실패하고, 펌프에 과부하를 일으켜 고장을 유발합니다.	동파 방지용 설비 (e.g. heating tracing, steam tracing) 주기적인 펌프 순환 운전 운전 절차서에 따른 가동전 점검 운전 중 현장 계기값 모니터링
농도 불균일	용액의 일부 성분만 석출되면서 실제 주입되는 약품의 농도가 설계치와 달라져 정확한 수질 제어가 불가능해집니다.	동파 방지용 설비 (e.g. heating tracing, steam tracing) 탱크 내 교반기 가동



- 투입량 조절 실패

정확한 양을 주입하는 것이 핵심인 만큼, 투입량 조절 실패는 다음과 같은 치명적인 결과를 낳습니다.

위험 현상	상세 설명	기본 안전 대책
과다 주입 (Over-dosing)	과도한 슬러지 생성으로 잦은 블로우다운 (Blowdown) 필요, 에너지 낭비. 최악의 경우, 알칼리 부식을 유발합니다.	정기적 Sampling 자동 제어 시스템을 통해 운전 데이터 (주입량, 농도, pH) 모니터링
과소 주입 (Under-dosing)	스케일 및 부식 방지 실패로 보일러 효율 저하 및 튜브 손상 등 심각한 설비 문제가 발생합니다.	정기적 Sampling 자동 제어 시스템을 통해 운전 데이터 (주입량, 농도, pH) 모니터링



오늘은 플랜트 전체의 효율과 안전에 직결되는 인산염 주입 패키지에 대해 알아보았습니다.
