[수소안전#6] 천연가스 개질(SMR)을 통한 수소 생산과 공정 안전

"천연가스 개질 (Steam Methane Reforming)을 통한 수소 생산 기술의 공정 안전성 확보"

천연가스 개질 기술은 현대 수소 산업의 핵심적인 공급망을 형성하고 있으며 경제성과 기술적 성숙도 측면에서 가장 중요한 위치를 차지하고 있다. 본 블로그는 대표적인 개질 기술인 수증기 메탄 개질 (SMR, Steam Methane Reforming)과 자열 개질 (ATR, Autothermal Reforming)의 상세 메커니즘을 살펴보고, 개질을 통한 수소 생산 과정에서 수반되는 다양한 공정 안전 이슈와 그에 따른 기술적 대응 방안을 체계적으로 분석하여 안전한 수소 생산 환경 조성을 위한 일반적 가이드라인을 제시한다.



---



그레이 수소와 블루 수소 생산 기술의 분류 및 개질 기술의 기초 이해

전 세계적으로 생산되는 수소의 상당 부분은 화석 연료를 기반으로 하며 그중에서도 천연가스를 원료로 하는 방식이 주를 이룬다. 수소는 생산 방식과 탄소 배출 저감 기술의 적용 여부에 따라 그레이 수소와 블루 수소로 구분된다. 그레이 수소는 천연가스의 주성분인 메탄을 개질하여 수소를 생산하되 이 과정에서 발생하는 이산화탄소를 대기로 직접 배출하는 형태를 의미한다. 반면 블루 수소는 동일한 개질 공정을 거치면서도 발생한 이산화탄소를 탄소 포집 및 저장 기술을 통해 격리함으로써 환경에 미치는 영향을 최소화한 수소다.

​

현재 산업계에서 그레이 수소와 블루 수소 생산에 가장 널리 사용되는 대표적인 기술로는 수증기 메탄 개질(SMR), 자열 개질(ATR), 그리고 부분 산화(POX) 방식이 있다. SMR은 니켈 촉매 존재 하에 고온의 수증기와 메탄을 반응시키는 기술로 현재 수소 생산의 표준으로 자리 잡고 있다. ATR은 수증기 개질과 부분 산화를 하나의 반응기 내에서 결합하여 자체적인 발열 반응을 통해 필요한 열을 공급하는 효율적인 방식이다. POX는 촉매 없이 또는 촉매를 사용하여 산소와 메탄을 직접 반응시키는 기술로 원료의 유연성이 높은 장점이 있다.

기술 구분	수증기 메탄 개질(SMR)	자열 개질(ATR)	부분 산화(POX)
주요 반응물	메탄+수증기	메탄+수증기+산소	메탄+산소
반응 열특성	강한 흡열 반응	열 중립(자열식)	강한 발열 반응
이산화탄소 포집	연소 배가스 및 공정 가스	공정 가스(고압)	공정 가스(고압)
기술 성숙도	매우 높음(상업화 완료)	높음(대규모 적합)	높음

이러한 기술들은 각각의 경제적, 기술적 특성에 따라 용도가 달라지며 특히 탄소 중립이 강조되는 최근 추세에 따라 탄소 포집이 용이한 기술들이 주목받고 있다. 본 블로그에서는 산업적으로 가장 비중이 높은 SMR과 ATR 기술을 중심으로 더욱 심층적인 분석을 진행하고자 한다.



---



수증기 메탄 개질 기술의 상세 분석 및 공정 안전 특성

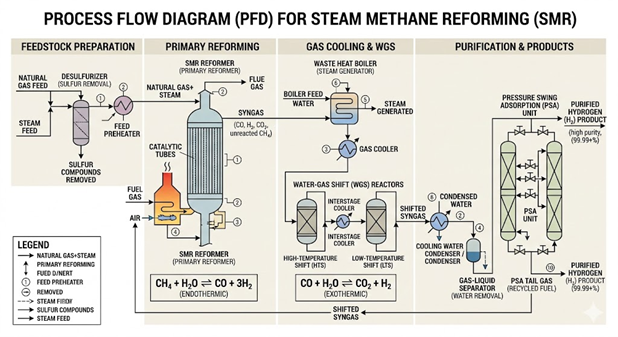

수증기 메탄 개질(SMR, Steam Methane Reforming) 기술은 전 세계 수소 생산량의 80% 이상을 차지할 정도로 가장 검증된 공정이다. 이 공정은 니켈 기반 촉매가 충전된 다수의 튜브 내부로 천연가스와 수증기의 혼합물을 통과시켜 수소를 추출하는 방식으로 진행된다. SMR은 외부 연소로를 통해 반응에 필요한 막대한 에너지를 공급해야 하는 대표적인 흡열 반응 공정이다.

​

SMR 공정의 반응 메커니즘은 크게 두 단계의 화학 반응으로 설명할 수 있다.

​

첫 번째 단계는 메탄 개질 반응으로 메탄과 수증기가 결합하여 일산화탄소와 수소를 생성하는 과정이다.

이 반응은 CH4 + H2O <=>CO + 3H2 의 화학식으로 표현되며 섭씨 700도에서 900도 사이의 고온에서 활발하게 일어난다.

​

두 번째 단계는 수성가스 전위 반응으로 일산화탄소가 수증기와 다시 반응하여 이산화탄소와 추가적인 수소를 생성하는 과정이다.

전체적인 화학 반응식은 CH4 + 2H2O <=>CO2 + 4H2 가 되며 이 과정에서 수소의 수율이 극대화된다.

​

SMR 플랜트의 설비 구조는 촉매 튜브가 배치된 방사 구역과 연소 Flue 가스의 폐열을 회수하는 대류 구역으로 구성된다. 촉매 튜브는 고온 크리프 저항성이 우수한 특수 합금강으로 제작되며 열팽창에 대응하기 위해 피그테일이라 불리는 유연한 튜브를 통해 매니폴드에 연결된다. 기술적 성숙도 측면에서 SMR은 수십 년간 정유 및 화학 산업에서 운영되며 설계 및 유지 보수 최적화가 완료된 상태이다.



경제적 측면	SMR은 중간 규모 이하의 플랜트에서 낮은 CAPEX를 나타내는 장점이 있다. 그러나 블루 수소 생산을 위해 탄소 포집 설비를 추가할 경우 공정이 복잡해진다. 이산화탄소가 고압의 공정 가스뿐만 아니라 저압의 연소로 Flue 가스에서도 발생하기 때문이다. 연소 Flue 가스에서의 탄소 포집은 처리해야 할 가스의 부피가 크고 농도가 낮아 설비 투자비와 운영비가 상승하는 원인이 된다. 따라서 대규모 블루 수소 생산 시에는 단위 비용당 포집 효율이 ATR에 비해 낮아질 수 있는 단점이 존재한다.
공정 안전 관점	SMR의 일반적인 장점은 산소를 직접 사용하지 않아 산소 취급에 따른 화재 및 폭발 위험이 없다는 점이다. 또한 고온 연소로의 운전 데이터가 풍부하여 사고 예측이 용이하다. 반면 단점으로는 연소로 내 화염 충돌에 의한 튜브 국부 과열 및 파열 위험이 항상 상존한다는 것이다. 또한 수증기와 카본의 비율이 적절히 유지되지 않을 경우 촉매에 카본이 쌓여 튜브가 막히거나 과열되는 코킹 현상이 발생할 수 있다.

SMR을 통해 생산된 수소는 주로 석유화학 공장의 탈황 공정, 암모니아 합성 원료, 금속 열처리 가스 등으로 활용된다. 또한 대규모 수소 충전소에 공급되는 수소의 주요 생산원으로서 역할을 수행하고 있다.





---



자열 개질 (ATR) 기술의 상세 고찰 및 탄소 중립 시대의 가치

자열 개질(ATR, Autothermal Reforming) 기술은 수증기 개질과 부분 산화의 원리를 결합하여 반응기 내부에서 열수지를 자급자족하는 방식이다. 외부 연소로가 필요한 SMR과 달리 ATR은 반응기 상부 버너에서 산소를 주입하여 메탄의 일부를 연소시키고 여기서 발생하는 열을 이용해 나머지 메탄을 개질한다. 이러한 내부 가열 방식 덕분에 설비가 소형화되고 에너지 효율이 높다는 특징이 있다.

​

ATR의 반응 메커니즘은 부분 산화와 수증기 개질이 동시에 진행되는 복합적인 구조를 가진다. 연소 구역에서는 메탄과 산소가 반응하여 일산화탄소와 수증기를 생성하며 강력한 열을 방출한다. 이후 촉매 구역에서 이 열과 수증기가 메탄과 반응하여 수소를 생성한다. 반응기 내부 온도는 섭씨 1000도 이상으로 올라가며 이는 개질 반응의 평형을 유리하게 이끌어 메탄 슬립을 최소화한다.

​

핵심 반응식은 CH4 + 1 ½ O2 <=>CO + 2H2O 와 SMR의 개질 반응식이 병행되는 구조다.

​

설비 구조는 내화물이 내장된 고압 압력 용기 형태이며 내부에는 정교하게 설계된 특수 버너와 촉매층이 배치된다. ATR은 별도의 거대한 연소로가 필요 없으나 순도 높은 산소를 공급하기 위한 공기 분리 장치(ASU)가 필수적으로 동반되어야 한다. 기술적 성숙도는 암모니아 및 메탄올 생산 라인에서 오랜 기간 검증되었으며 최근에는 블루 수소 전용 플랜트로서의 도입이 가속화되고 있다.





CAPEX 측면	ATR 자체는 SMR보다 경제적일 수 있으나 대규모 ASU (Air Separation Unit) 설비가 포함되므로 초기 투자비는 상당히 높은 수준이다. 하지만 대규모 플랜트에서는 규모의 경제를 실현할 수 있어 수소 생산 단가가 낮아진다. 특히 블루 수소 생산 시 탄소 포집 용이성이 매우 뛰어나다는 것이 최대의 강점이다. 이산화탄소가 고압의 공정 스트림 내에만 농축되어 있어 포집 장치가 콤팩트해지고 95% 이상의 높은 포집률을 경제적으로 달성할 수 있다. 총평하자면 대규모 블루 수소 생산에 가장 최적화된 기술이라 할 수 있다.
공정 안전 관점	ATR의 장점은 외부 연소로가 없어 개질로 주변의 화재 위험이 적고 컴팩트한 설계로 가스 누출 가능 지점이 줄어든다는 점이다. 그러나 산소를 직접 취급함에 따라 산소 배관의 발화 위험과 반응기 내 화염 안정성 확보가 매우 중요한 과제로 대두된다. 또한 반응기 내부의 극심한 열 조건으로 인해 내화물이 손상될 경우 압력 용기 자체의 무결성이 위협받을 수 있다는 단점이 있다.

산업적 활용 측면에서 ATR은 주로 대규모 수소 허브 생산 시설이나 암모니아 및 비료 생산 단지에 적용된다. 탄소 포집 효율이 높아야 하는 블루 수소 프로젝트에서 우선적으로 선택되는 기술이다.

기술 구분	수증기 메탄 개질(SMR)	자열 개질(ATR)
열에너지 공급 방식	외부 연소식(Radiant Heat)	내부 부분 연소식(Self-heating)
탄소 포집 효율성	보통(배가스 포집의 어려움)	매우 높음(고압 농축 가스)
산소 공급 장치(ASU)	불필요	필수(ASU 설비 수반)
주요 위험 관리점	튜브 과열 및 연소로 제어	산소 발화 및 내화물 건전성



---





수소 개질 플랜트의 사고 사례 분석과 안전 관리의 교훈

천연가스 개질을 통한 수소 생산 현장에서는 기술적 완성도에도 불구하고 치명적인 사고가 발생해 왔다. 이러한 사고들은 개질 공정의 설계 및 운전 단계에서 무엇을 간과해서는 안 되는지를 명확하게 보여준다.

​

첫 번째 사례는 캐나다 씽크루드 수소 플랜트에서 2005년에 발생한 사고다. 당시 개질로가 시운전 중이었으며 시스템 내부에 고여 있던 응축수가 미처 제거되지 않은 상태에서 고온의 스팀이 주입되었다. 유입된 물은 섭씨 350도 이상의 촉매 튜브에 닿는 순간 폭발적으로 기화하며 강력한 압력 임펄스를 발생시켰다. 이로 인해 5개의 촉매 튜브가 즉각 파열되었고 그 충격으로 주변의 41개 튜브가 연쇄적으로 파손되었다. 사고의 근본 원인은 설계 단계에서의 불충분한 배수 시설과 시운전 절차상의 오류로 밝혀졌다. 이는 비정상 운전 시의 수격 현상이 설비에 미치는 파괴력을 여실히 보여준 사례다.

​

두 번째 사례는 2010년 미국 테소로 아나코르테스 정유소의 열교환기 파열 사고다. 이 사고는 고온 수소 침식(HTHA)이라는 현상에 의해 발생했으며 현장에서 근무하던 7명의 근무자가 목숨을 잃는 참사로 기록되었다. 당시 설비는 산업계 가이드라인인 넬슨 커브상 안전 영역에서 운전 중이었으나 실제로는 재질의 한계를 넘어서는 손상이 undetected 상태로 진행되고 있었다. 이 사고 이후 API 등 국제기관은 탄소강의 수소 서비스 제한 온도를 강화하는 등 설계 표준을 전면 개정하게 되었다. 재질 선정과 부식 모니터링의 중요성을 일깨워 준 대표적인 사례다.

​

이러한 사고들은 수소 사업장이 단순히 장비를 가동하는 것을 넘어 잠재적인 고장 메커니즘을 깊이 이해해야 함을 시사한다. 특히 변경 관리와 비정상 상황에서의 위험 인지 능력이 대형 사고를 막는 핵심적인 방어선이 된다.





---



수소 개질 공정 안전 설계를 위한 핵심 요소 분석

천연가스 개질을 통한 수소 생산 설비는 고온과 고압 그리고 가연성 및 폭발성 가스를 동시에 다룬다. 따라서 설계 단계에서부터 다음과 같은 안전 요소들이 철저하게 반영되어야 한다.

버너 관리 시스템(BMS)	연소로 내 안전한 점화와 화염 감시를 담당하며 비정상 시 연료 공급을 즉시 차단하는 연동 인터락을 갖추어야 한다.
긴급 차단 시스템(ESD)	공정 변수가 안전 범위를 이탈할 경우 설비를 안전한 상태로 정지시키기 위해 공정 제어 시스템과 독립적으로 구성되어야 한다.
이중 차단 및 배출 (Double Block and Bleed) 밸브	연료 및 원료 가스 배관 정비 시 가스 누출을 원천적으로 차단하기 위한 필수 구성이다.
노내 압력 제어 및 연동 장치	개질로 내부의 부압 (Vacuum)을 유지하여 고온 가스가 외부로 유출되어 인명 피해를 주는 것을 방지한다.
튜브 금속 온도(TMT) 실시간 감시	적외선 센서 등을 통해 촉매 튜브의 핫스팟을 발견하고 크리프 파열을 예방하는 역할을 한다.
워베 지수(Wobbe Index) 분석기	원료 가스의 조성 변화를 실시간으로 측정하여 급격한 열부하 변화에 따른 사고를 방지한다.
연료 가스 저압/고압 차단 연동	버너의 화염 불안정이나 소화를 방지하여 로 (Furnace) 내 가스 축적 및 폭발 위험을 차단한다.
퍼지 시퀀스 연동	점화 전 개질로 (Reformer) 내부에 잔류할 수 있는 가연성 가스를 질소나 공기로 충분히 배출하도록 강제하는 안전장치다.
수증기/메탄 비율 (S/C Ratio) 자동 제어	탄소 침착에 의한 튜브 폐쇄를 막고 반응의 안정성을 유지하는 핵심 안전 변수다.
고온 수소 침식(HTHA) 방지 재질 선정	넬슨 커브를 기반으로 하되 테소로 사고 (2010년, 미국) 이후 강화된 보수적 재질 기준을 적용해야 한다.
폭발성 가스 누출 검지기	수소와 메탄의 미세 누출을 조기에 발견하여 대형 폭발로 이어지는 것을 막는 최전방 방어선이다.
압력 방출 장치(PSV)	이상 압력 상승 시 시스템의 파열을 막기 위해 적절한 용량과 배출 경로를 확보해야 한다.
내화물 손상 감지를 위한 반응기 외벽 온도 센서	ATR 등 내부 연소 장치의 용기 건전성을 확인하는 중요한 수단이다.
산소 배관의 청정도 관리 및 마찰 방지 설계	산소 주입을 사용하는 ATR 공정에서 발화 사고를 막기 위한 필수 요소다.
원료 가스 전처리 및 황 제거 시스템	촉매 독성 물질을 제거하여 비정상 반응 및 온도 상승을 억제하는 중요 안전 요소다.



---





수소 개질 공정의 체계적인 위험성 평가 기법의 적용

천연가스 개질을 통한 수소 생산 설비는 고온과 고압 그리고 가연성 및 폭발성 가스를 동시에 다루는 매우 가혹한 운전 환경을 가지고 있다. 따라서 설계 단계에서부터 화재, 폭발, 그리고 중대한 설비 파손을 막기 위한 광범위한 안전 요소들이 철저하게 반영되어야 한다.

​

천연가스 개질을 통한 수소 생산 공정에서 공정 변수의 이탈, 조작 과정에서의 인적 과오, 설비 고장 형태 및 사고 시나리오의 파급 효과를 포괄적으로 검증하고 공정 안전을 확보하기 위해서는 정성적 및 정량적 위험성 평가가 유기적으로 수행되어야 한다. 다각도의 위험성 평가를 통해 식별된 모든 위험 요소들은 설계 변경이나 운영 절차 개선을 통해 반드시 엄격하게 관리되어야 한다.



---



천연가스 개질을 통해 안전한 수소 생산을 위하여

천연가스 개질을 통한 수소 생산은 기술적으로 성숙한 단계에 있으나 수소라는 물질이 가진 고유의 위험성과 공정의 가혹한 운전 조건으로 인해 한순간의 방심도 허용되지 않는다. 특히 저탄소 수소 생산을 위해 탄소 포집 설비가 통합되는 과정에서 공정의 복잡성이 증가하므로 설계 초기 단계부터 높은 수준의 공정 위험성 평가와 안전 설계 기준이 엄격히 적용되어야 한다.  수소 사업장의 주의 깊은 노력과 기술적 통찰만이 수소 경제의 안전한 미래를 지탱하는 든든한 초석이 될 것이다.

​
