[수소안전#10] 수소 충전소의 안전 설계와 공정 안전 관리

"수소 충전소의 안전 설계와 공정 안전 관리"​

수소 충전소 (Hydrogen fuelling station)는 수소차 보급의 핵심적인 기반 시설로서 고압의 기체 수소 또는 극저온의 액체 수소를 취급하는 공정 설비이다. 수소는 가연 범위가 매우 넓고 점화 에너지가 낮으며 분자 크기가 작아 누출 가능성이 높기 때문에 충전소 설계 단계에서부터 철저한 공정 안전 설계가 뒷받침되어야 한다. 현재 국내외에서 운영되는 수소 충전소는 수소 저장 방식에 따라 고압 기체 수소 저장 기반 충전소와 액화 수소 저장 기반 충전소로 구분된다. 두 방식은 저장 상태와 운전 조건이 상이하여 공정상 노출되는 위험 특성과 이에 따른 안전 대책도 차별화된다.

​

본 블로그에서는 각 충전소 방식별 고유 위험을 비교하고 주요 구성 요소별 안전 설계 요소와 도심지 설치를 위한 정량적 위험성 평가의 필요성을 기술한다.

---

수소 저장 방식에 따른 충전소 분류와 상대적 위험 특성 비교

​

수소 충전소의 수소 저장 및 공급 방식은 크게 기체 방식과 액화 방식으로 나뉜다.

​

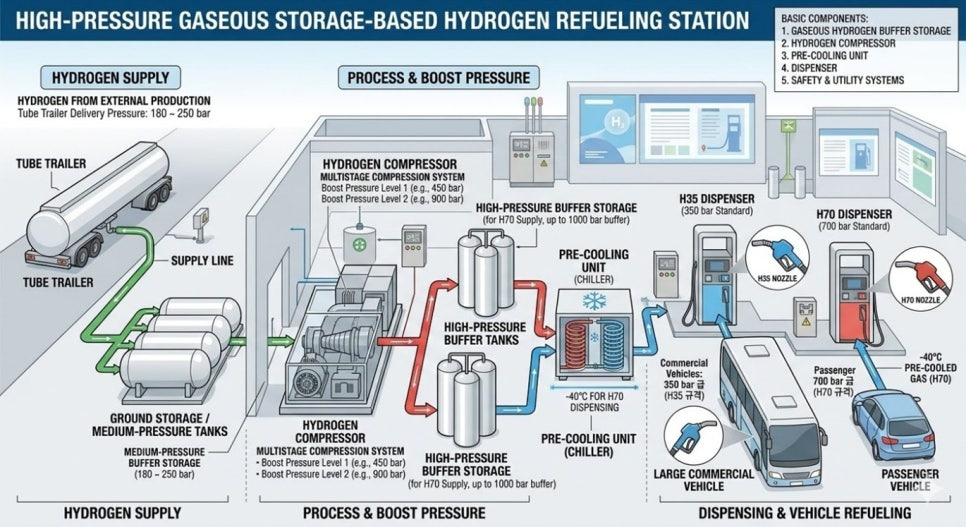

• 고압 기체 저장 기반 수소 충전소

고압 기체 저장 기반 충전소는 외부 수소 생산지로부터 약 180 ~ 250 bar 정도의 압력으로 가압된 수소를 튜브 트레일러로 공급받아 지상 저장 용기에 저장한 후 압축기를 통해 승용차 700 bar 급 (H70 규격), 대형 수소 상용차는 350 bar 급 (H35 규격)으로 승압하여 차량에 충전한다. 고압 기체 저장 기반 수소 충전소의 기본 구성 요소는 고압 기체 저장 설비 (Gaseous Hydrogen Buffer Storage), 수소 압축기 (Hydrogen Compressor), 프리쿨러(Pre‑Cooling Unit), 수소 디스펜서(Dispenser, 충전기), 안전설비 및 보조 시스템이다.





이 방식은 기술적 성숙도가 높고 설비 구성이 상대적으로 단순하지만, 대량의 고압가스를 보유함에 따라 누출 시 급격한 가스 확산과 물리적 폭발인 블레비(BLEVE) 또는 증기운 폭발(VCE)의 위험이 상존한다. 따라서 튜브 트레일러와 고압 버퍼 탱크의 고압 부분을 관리하는 것이 공정 안전의 핵심 과제이다.

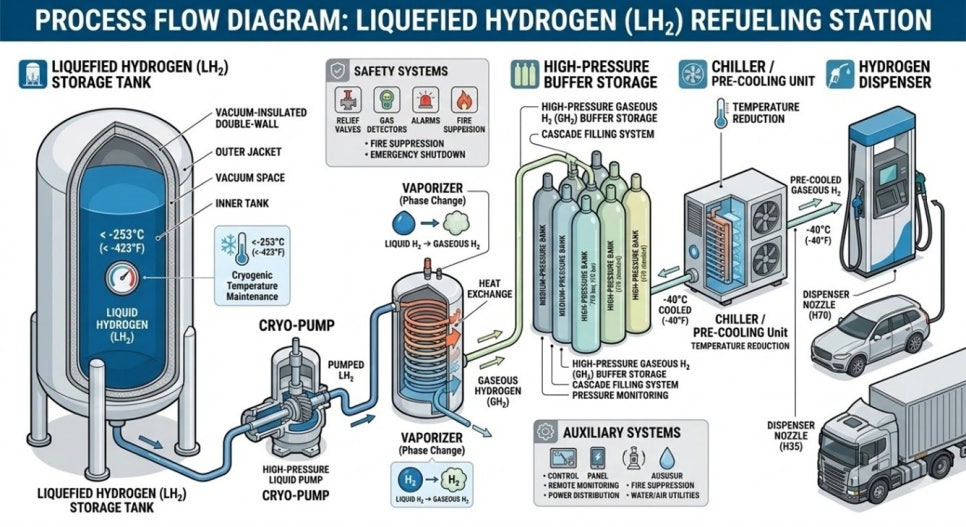

• 액화 수소 기반 수소 충전소

반면 액화 수소 기반 충전소는 영하 253도 이하의 액체 상태 수소를 진공 이중벽(Vacuum‑Insulated Double‑Wall) 단열 저장 탱크에 보관한다. 액화 수소 기반 충전소는 액화 수소를 기화·압축하여 고압 기체 수소(350/700 bar) 형태로 차량에 공급하는 구조이다. 주요 구성 요소는 액화수소 저장 설비 (LH₂ Storage Tank), 기화기(Vaporizer), 수소 압축기(Compressor) 또는 크라이오펌프(Cryo-pump), 고압 버퍼 저장용기 (High-pressure buffer storage), 냉각장치(Chiller / Pre-cooling Unit), 수소 디스펜서(Dispenser, 충전기), 안전설비 및 보조 시스템이다.





액화 수소는 기체 대비 부피가 800배 이상 작아 대규모 저장에 유리하며 저장 압력이 대기압에 가까운 저압(1~10 bar)이므로 고압 용기 파열과 같은 물리적 폭발 위험은 기체 방식보다 상대적으로 낮다. 그러나 액화 수소는 영하 253도의 초저온 특성으로 인해 재질의 저온 취성 파손과 액체 누출 시 급격한 기화로 인한 부피 팽창 압력 상승이라는 특수한 위험을 동반한다. 또한 공기 중의 산소를 응축시켜 화재 위험을 높이는 산소 농축 현상도 주의해야 한다. 도심지 설치 시 부지 확보와 안전거리 확보 측면에서는 액화 수소 방식이 유리한 측면이 있지만 초저온 제어 기술이라는 기술적 장벽이 존재한다.



---



수소 충전소 핵심 설비별 안전 설계 요소 분석

고압 수소 저장 탱크

고압 수소 저장 탱크는 충전소에서 가장 많은 에너지를 보유하는 설비로 수소 취성과 피로 파손을 방지하기 위한 설계가 핵심이다. 주로 알루미늄 라이너를 탄소 섬유로 감싼 타입 3 또는 플라스틱 라이너 기반의 타입 4 용기가 사용된다. 설계 시 공정 압력의 1.25배 이상을 견디는 내압 성능을 확보해야 하며 5,000회 이상의 반복 충전 사이클 시험을 통과해야 한다. 특히 온도 상승에 의한 재질 약화를 막기 위해 충전 중 내부 온도가 85도를 초과하지 않도록 감시하고 이상 시 즉각 차단하는 인터로 크 시스템이 필수적이다. 또한 용기 파열 시 압력을 안전하게 배출하는 파열판과 안전밸브의 이중화 설계가 요구된다.

​

[고압 수소 저장용기 중 Type 3와 Type 4 용기의 비교]

항목	Type 3 (AI 라이너)	Type 4 (폴리머 라이너)
내부 라이너	알루미늄 금속	플라스틱(PE, PA) 등
외부 강화층	탄소섬유 풀랩	탄소섬유 풀랩
내압 성능	최대 700 bar	최대 700 bar
무게	Type 4 보다 무거움	가장 가벼움
수소 취성 문제	금속 라이너에 주의 필요	없음
기밀성	우수(금속)	투과율 관리 필요
반복 충전 사이클	≥5,000 (ISO 11119-2)	≥5,000 (ISO 11119-3, 일부 10,000↑)
적용 분야	상용차, 고내구도 요구	승용차, 경량화 중요 분야



• 액화 수소 저장 탱크

액화 수소 저장 탱크는 외부 열 유입을 차단하기 위한 고진공 다층 단열(MLI) 구조가 설계의 근간이다. 내부 탱크와 외부 탱크 사이의 진공 상태를 실시간으로 감시하여 단열 성능 저하를 조기에 발견해야 한다. 액체 상태에서 오르토-파라 수소 전환 반응에 의한 자가 발열을 관리하기 위해 보일 오프 가스(BOG) 처리 시스템과 재액화 장치의 설치가 권장된다. 탱크 하부에는 액체 잠김 현상을 방지하기 위한 차단 밸브를 배치하고 외부 용기에도 진공 파손 시 발생하는 급격한 압력 상승에 대비한 비상 압력 배출 장치를 설계에 반영하여 탱크의 구조적 무결성을 보장해야 한다.



• 누출 및 점화 관리

수소의 점화 에너지는 0.02 mJ로 극히 낮아 정전기나 미세 불꽃만으로도 점화될 수 있다. 따라서 충전 구역 내 모든 금속 설비는 등전위 본딩 및 접지를 실시하고 접지 저항을 10 Ω 이하로 관리해야 한다. 충전 호스와 차량 리셉터클 연결부의 미세 누출을 억제하기 위해 정기적인 기밀시험을 실시하고 비점화형 공구 사용을 의무화한다. 누출된 수소가 정체되지 않도록 상부 천장 구조를 라이트-온 형태로 설계하고 강력한 방폭 환기 시스템을 구축하여 가스 농도를 가연 하한계의 25% 이하로 상시 유지하는 설계가 필요하다.



• 압축기 고장 이슈

충전소용 수소 압축기는 주로 다이아프램 또는 피스톤 방식이 사용된다. 다이아프램 파손 시 오일 혼입이나 가스 누출이 발생할 수 있으므로 3중 막 구조를 채택하여 막 파손을 실시간으로 감지하는 누설 포트를 설계해야 한다. 피스톤 방식은 실링재 마모에 의한 효율 저하와 고온 발생이 주요 문제이므로 토출측 온도를 상시 모니터링하여 기준치 초과 시 운전을 정지시키는 인터록을 구성한다. 또한 압축기 진동에 의한 배관 연결부 이완을 방지하기 위해 방진 패드 설치와 플렉시블 배관 사용을 설계에 반영해야 한다.



• 증발기 과열 이슈

액화 수소를 기화시키는 증발기 공정에서 가열 장치의 제어 실패로 인한 과열은 하류 배관의 열팽창과 씰링 부재의 열화로 이어진다. 대기식 기화기나 전열식 기화기 모두 토출 가스 온도를 정밀하게 제어해야 하며 온도 센서 고장에 대비한 독립적인 고온 차단 장치를 설치해야 한다. 과열된 수소 가스는 비중이 낮아 상부로 빠르게 모이지만 배관 내부에서는 압력을 상승시켜 밸브 시트 손상을 유발하므로 설계 단계에서 온도와 압력의 상관관계를 고려한 안전 계장 시스템(SIS) 구축이 수반되어야 한다.



• 증발기 기능 상실 이슈

기화기가 얼어붙거나 가열 성능이 떨어지는 기능 상실 상황에서는 기화되지 않은 액체 수소나 극저온 가스가 상온 설계 배관으로 유입되는 대형 사고가 발생할 수 있다. 이는 일반 강철 배관의 저온 취성 파열을 유도하므로 증발기 출구 측에 극저온 감지 센서를 설치하고 액체 유입 징후 시 하류 라인을 즉각 폐쇄하고 Venting하는 로직을 반영해야 한다. 또한 기화기 입구와 출구의 차압을 감시하여 얼음 막힘(Ice-plug) 현상을 조기에 식별하는 모니터링 시스템을 설계하여 저온 액체의 유출을 원천 차단해야 한다.



• 충전 중 고압 관리

차량 충전 시 목표 압력(예. 700 Bar)을 초과하는 과압 충전은 차량용 연료 탱크 파손의 직접적인 원인이 된다. 디스펜서 내부의 압력 제어 밸브(PCV)가 정교하게 작동해야 하며 제어 루프 고장에 대비한 기계적 안전밸브를 토출 직전 단계에 배치해야 한다. 충전 압력이 공칭 압력의 125%를 초과할 경우 비상 차단 인터록이 작동하도록 설계하여 차량 시스템을 보호해야 한다. 또한 차량과의 통신이 끊어질 경우를 대비한 비통신 충전 모드의 압력 한계를 더욱 보수적으로 설정하는 안전 로직이 요구된다.



• 충전 중 유량 관리

수소 충전 유량은 가스 온도 상승과 직결되므로 최대 허용 유량 (예. 승용차 60g/s) 이하로 엄격히 제한되어야 한다. 급격한 유량 주입은 줄-톰슨 열 효과와 단열 압축열을 발생시켜 차량 탱크 온도를 85도 이상으로 급상승시킨다. 따라서 질량 유량계(Coriolis Meter)를 통한 실시간 적산 유량 감시와 유량 제어 알고리즘이 설계의 핵심이다. 유량 급증 시 오작동으로 판단하여 밸브를 닫는 과유량 차단 밸브(Excess Flow Valve)를 충전 노즐 직상류에 설치하여 호스 파손 시 대량 유출을 막는 수동적 안전장치를 병행 설계해야 한다.



• 가스 누출 감지 및 확인

충전소 전 구역에는 수소 고유의 특성을 고려한 3단계 감지 시스템의 구축을 고려해야 한다. 첫째, 누출 시 발생하는 초음파를 감지하는 초음파식 감지기는 풍향의 영향을 받지 않아 조기 감지에 유리하다. 둘째, 특정 지점의 가스 농도를 측정하는 전기화학식 또는 촉매 연소식 센서를 전해조 상부와 밸브 패널 근처에 배치한다. 셋째, 육안 식별이 불가능한 수소 화염을 감지하기 위한 UV/IR 복합형 화염 감지기를 배치하여 누출 후 점화 시 즉각적인 대응이 가능하도록 설계한다. 모든 감지기는 비상 차단 시스템과 연동되어 경보 발령과 설비 격리를 자동 수행해야 한다.



• 방폭 설계

수소 충전소는 가스 그룹 IIC에 적합한 본질 안전 또는 내압 방폭 설계가 의무적이다. 특히 디스펜서 내부와 압축기실 등 가스 체류 가능성이 높은 구역은 0종 또는 1종 장소로 분류하여 고사양의 수소용 방폭 기기를 선정한다. 제어실은 양압 유지 방식을 통해 외부 위험 가스의 유입을 원천 차단하고 양압 실패 시 가동 중단 인터록을 설계한다. 또한 방폭 구역 내의 모든 전기 배선은 전용 전선관과 씰링 피팅을 사용하여 화염이 배관을 타고 전파되는 것을 방지하는 등 상세 설계 규격인 IEC 60079 시리즈를 철저히 준수해야 한다.



• 비상 차단 및 격리

비정상 상황 발생 시 수소 공급을 즉각 중단하고 설비를 소분할하여 피해를 최소화하는 격리 시스템이 필요하다. 디스펜서 하단에는 차량 충돌 시 수급 라인을 차단하는 전단 밸브와 이탈 방지용 커플링(Breakaway)을 설치한다. 저장 시설 전단에는 긴급 차단 밸브(ESD)를 배치하여 화재 시 저장 용기로의 열 전파를 막는다. 격리 시스템은 수동 ESD 버튼과 감지기 자동 연동 로직을 모두 포함해야 하며 정전 시에도 안전 위치(Fail-safe)로 밸브가 닫히도록 공압식 또는 스프링 복귀형 액추에이터를 사용하여 설계해야 한다.



• 배관·재질·부속품의 수소 취성

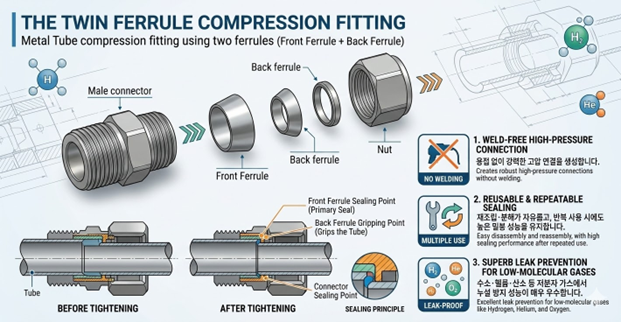

수소는 금속 격자 내부로 침투하여 재질을 약화시키는 수소 취성(Hydrogen Embrittlement)을 유발한다. 따라서 700 bar 이상의 고압 환경에서는 316L 스테인리스강 중 니켈 함량이 12% 이상인 고품질 오스테나이트계를 선정해야 한다. 배관 조인트 부위의 누설을 막기 위해 가급적 용접 연결을 원칙으로 하되 분해가 필요한 부위는 고압 전용 트윈 페룰 피팅을 사용한다. 저온과 고압이 교차하는 액화 수소 시스템에서는 열 사이클에 의한 응력 집중 부위를 해석하여 보강재를 배치하고 수소 서비스 전용으로 인증받은 밸브와 부속품만을 사용하여 재질적 결함에 의한 사고를 원천 방지한다.







---



충주 수소버스 충전소에 발생한 사고 사례

2024년 12월 23일 오전 11시 10분경, 충북 충주시 목행동의 한 수소버스 충전소에서 충전을 완료한 시내버스가 시동을 건 직후 차량 후미에서 강력한 폭발이 일어났다. 이 사고로 현장에 있던 충전소 관계자와 버스 기사 등 총 3명이 파편에 맞아 부상을 입었으나, 다행히 폭발 이후 연소나 화재 확산으로 이어지지는 않았다. 사고 버스는 이틀 전부터 계기판에 결함(F) 경고가 점등되어 정비소 입고 권고를 받은 상태에서 충전소에 진입하여 충전을 진행했던 것으로 확인되었다. 이후 약 1년간 정밀 조사가 진행되었음에도 명확한 제조 결함이나 단일 사고 원인을 특정하지 못해 '원인 불명'으로 조사가 종결되었다. 이는 연료전지 구획 내 잔류 수소와 공기의 혼합, 배기 계통의 순간적 비정상 작동, 시동 시퀀스 중 발생한 압력 변동 등 다중 요인이 복합적으로 작용했을 가능성을 시사한다. 결국 이번 사고는 첨단 수소 모빌리티의 안전 확보를 위해 하드웨어의 완성도뿐만 아니라 차량과 인프라가 맞물리는 과도 상태에서의 절차적 관리가 얼마나 중요한지를 여실히 보여주었다





---



인구 밀집 지역 수소 충전소의 특화 위험성 평가 기법 및 필요성

수소 충전소는 최대 700 Bar에 달하는 초고압 수소와 영하 253도의 액화 수소를 취급한다. 수소 충전소는 수소 취성, 피로 파손, 진공 단열 손상으로 인한 과압, 그리고 극도로 낮은 점화 에너지에 의한 미세 누출 점화 등 치명적인 위험성을 내포하고 있다. 특히 차량 충전 과정에서의 급격한 압력 및 유량 상승은 차량 연료 탱크 파손의 직접적인 원인이 될 수 있다. 이러한 수소 충전소 특유의 복합적이고 극단적인 위험 요소들은 단순한 기계적 오류나 일시적인 제어 실패가 대규모 폭발로 직결될 수 있음을 시사한다. 따라서 도심지에 위치하여 더욱 높은 사회적 수용성을 요구받는 수소 충전소의 특성을 고려할 때, 설계 단계부터 고압, 극저온, 그리고 복잡한 충전 절차에 기인한 인적 오류와 시스템 결함을 입체적으로 분석해야 한다.

​

도심이나 인구 유동성이 있는 지역에 설치되는 수소 충전소는 산업 단지 내 플랜트보다 훨씬 높은 수준의 사회적 수용성과 안전성을 요구받으므로, 높은 수준의 정성적 및 정량적 위험성 평가가 유기적으로 수행되어야 한다.

​

2024년 충주 수소버스 누출·폭발 사례를 보면 해당 사고의 예방을 위해서는 시동 및 충전 직후와 같은 ‘과도 상태’에 발생할 수 있는 이상 상황에 대해 절차 기반 위험성 평가를 필요하다. 결함 경보가 점등된 차량은 충전과 운행을 엄격히 제한하는 표준 절차를 마련하고, 차량-충전소 간 사전 통지 체계를 의무화하여 현장 직원이 위험 차량의 상태를 인지하도록 해야 한다. 또한 이상 발견 시 누구든 작업을 중단할 수 있는 ‘작업중지권’을 보장하여 인적 오류를 시스템 설계 과제로 다루어야 한다.

​

다각도의 위험성 평가는 잠재적 사고 시나리오에 대비한 최적의 안전 이격 거리 확보와 수소 충전소 안전에 대한 기술적 근거를 제공하며 지역 주민과의 소통에서 객관적인 안전성 지표로 활용될 수 있다.





---



안전한 수소 인프라 구축을 위하여

수소 충전소의 안전은 단순히 표준 설비를 설치하는 것에 그치지 않고 설계 초기부터 폐쇄된 공간 내의 가스 유동과 극심한 운전 조건의 변동성을 기술적으로 통제하는 과정에서 확보된다. 수소 충전소 사업자는 일반적인 정적 안전 관리 체계를 넘어 동적인 충전 환경에 최적화된 안전 설계와 철저한 시설 운영 안전을 통해 수소 충전소를 최상의 수준으로 관리해야 한다. 수소는 우리가 잘 다스릴 때 비로소 청정에너지원으로서의 가치를 발휘한다. 공정 안전 설계와 위험 관리에 대한 끊임없는 노력이 수소 충전소를 안전한 경제 인프라로 성장시키는 원동력이 될 것이다.

​
