SIL Assignment Study (LOPA)



아파브 코리아는 공정안전관리 (PSM) 및 리스크 관리 분야의 업계 리더로 화공, 정유 프로젝트에 참여해 LOPA 서비스를 제공해 왔으며, 고객 및 시장에 전문 교육을 제공하고 있습니다.

---

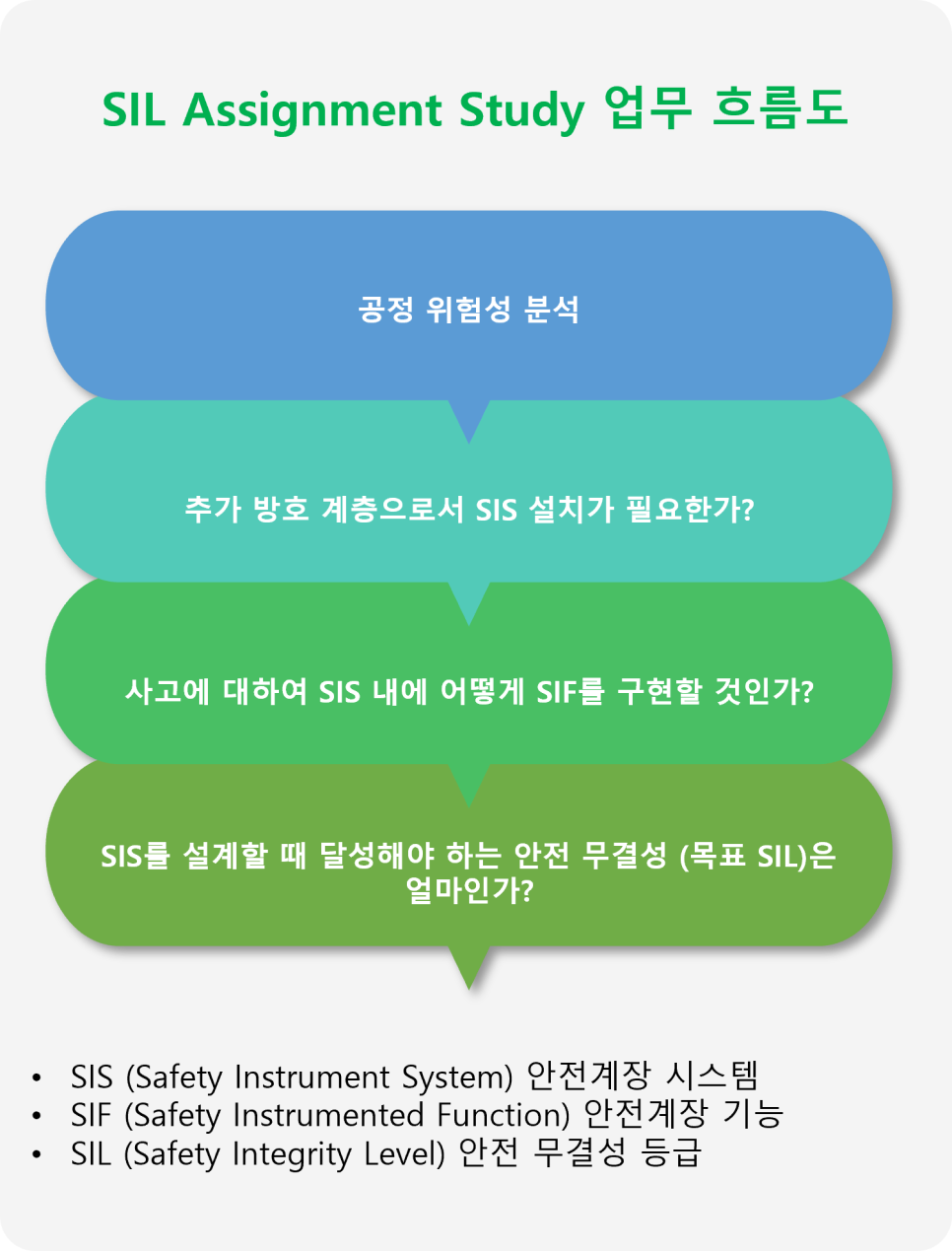

SIL Assignment Study 란?



SIL Assignment Study는 공정 위험성 분석 (PH&RA)을 통해 발견한 설비/장비에서 발생할 수 있는 사고에 대하여 현재 반영된 방호 계층 (Protection Layer)이 위험도 (risk)를 허용가능한 수준까지 경감하는지 검토하고, 요구되는 SIL 등급을 결정하거나 안전 계장 시스템과 같은 추가 방호 계층의 도입이 필요한지 평가합니다.

SIL 등급 또는 SIL 관련된 개선권고는 공정 설계, 구매, 공정 이용도, 유지 보수 비용, 증명 시험 주기 등에 직접적인 영향을 줍니다. 따라서 공정안전, 설계, 안전계장 시스템, LOPA, 운전, 유지 보수, 증명 시험 등 SIS 수명 주기 전반에 대한 폭넓은 이해와 지식을 가진 Functional Safety 전문가의 참여가 필수적 입니다.



아파브 코리아는 Functional Safety 국제공인자격증을 취득한 Function Safety Expert(전문가)와 Functional Safety Engineer (엔지니어) 및 국제안전보건 전문가 등 기술전문인력을 갖추어 해외 프로젝트 뿐만 아니라 국내 화공, 정유 플랜트에 업계 최고 수준의 SIL Assignment (LOPA) 서비스를 제공하고 있습니다.





SIL Assignment 기법

• 방호계층분석 (Layer of Protection Analysis, LOPA)

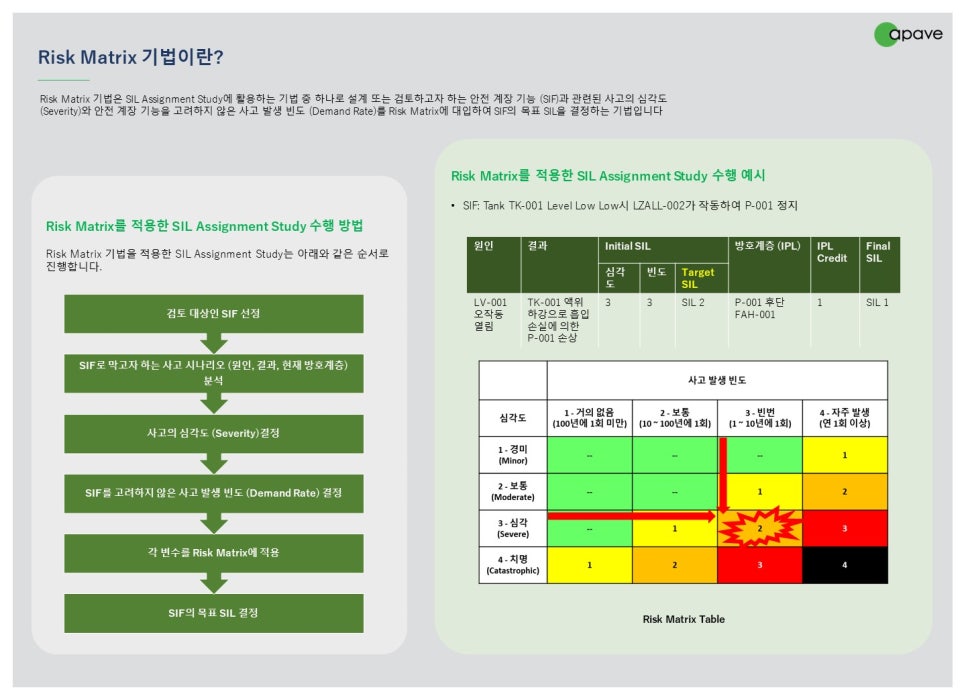

• Risk Matrix

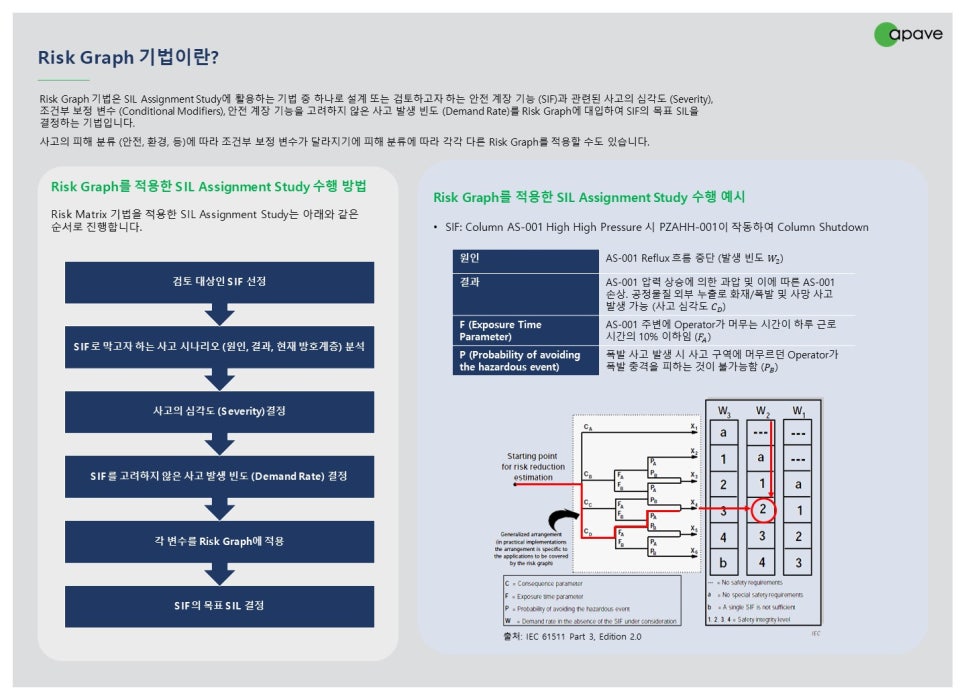

• Risk Graph

방호계층분석 (Layer of Protection Analysis, LOPA)





방호계층분석 (Layer of Protection Analysis, LOPA)기법은 SIL Assignment study 기법 중 하나로 국내 및 해외에서 가장 보편적으로 활용 중입니다.



방호계층분석 (LOPA)는 설계 또는 검토하고자 하는 안전 계장 기능 (SIF)와 관련된 사고의 심각도에 따라 허용 가능한 위험도 목표 (Tolerable Risk Target, TRT)를 결정하여 사고 원인의 빈도, 독립적인 방호 계층 (Independent Protection Layer, IPL), Enabling Condition, Conditional Modifier 등을 고려하여 LOPA Ratio를 계산해 SIF의 목표 SIL을 결정하는 반정량적인 위험성 평가 기법입니다.



LOPA 는 미리 약속된 Rule set에 따라서 수행되므로 위험판단에 대한 일관된 접근을 할 수 있지만, 공정안전에 대한 광범위한 지식, IPL 및 LOPA 방법론에 정확한 이해가 바탕이 되어야 합니다.



<Onion Model of Protection>





기술자료

01234

08. (Apave) SIL Assignment Study (Risk Matrix, Risk Graph, LOPA).pdf

1.52MB



---
