SIL Verification

" 아파브 코리아는 공정안전관리 (PSM) 및 리스크 관리 분야의 업계 리더로 화공, 정유 프로젝트에 참여해 SIL Verification 서비스를 제공해 왔으며, 고객 및 시장에 전문 교육을 제공하고 있습니다. "

아파브 코리아는 광범위하고 다양한 분야의 프로젝트 경험과 국제공인자격증을 갖춘 전문가 및 국제안전보건 전문가 등 기술전문 인력을 통해 국내외 사업주의 Requiement를 충족하는 SIL Verification 서비스를 제공하고 있습니다.

---

SIL Verification 개요

IEC 61511 Part 1, Edition 2.1, 11.9 항에 따르면 안전 계장 기능 (SIF)은 설계 과정의 마지막에 SIS 설계를 통해 구성한 SIF의 신뢰도가 목표 SIL이 요구하는 신뢰도를 만족할 수 있는지 수치적으로 검증하는 것을 요구하고 있습니다.

SIL Verification은 SIS 설계 과정을 통해 구성된 SIF의 hardware 구성이 IEC 61508/61511에서 요구하는 사항 (hardware fault tolerance, HFT)을 만족하는지, 설계 성과품으로 도출된 SIF의 설계 및 SIF 운전 체계 (Proof Test, 운전 수명)가 목표 SIL이 요구하는 신뢰도를 만족할 수 있는지 검증합니다.

SIF의 신뢰도는 SIS의 작동 요구 빈도 (Demand rate)에 따라 운전 수명 동안의 평균 PFD (PFDavg) 또는 PFH로 표현됩니다.





SIS 설계 과정과 SIL Verification

Step 1	Step 2	Step 3
SRS	SIF	SIL Verification
- SIF 상세 - SIF의 trip point - SIF 작동의 성공 기준 - 목표 SIL - Proof Test 수행 방침 - SIS 운전 수명 - Mode of Operation 등	- SRS에 따른 SIF component 설계(Sensor, LS, FE) - SIF component의 Redundancy 구성 - SIF component 제조 업체 선정 - Test 계획 수립(FST, PST) 등	- HFT 요구사항 만족 여부 검증 - SIF 구성이 목표 SIL의 신뢰도를 만족하는지 검증  * 장치 고장빈도  * 장치 수리 시간  * Test 계획 (FST, PST)



SIL Verification 수행 결과물

1. 각 SIF에 대한 현재 신뢰도 (PFDavg, 또는 PFH)가 SIL Assignment study에서 각 SIF에 할당된 목표 SIL의 신뢰도 기준을 충족하는지 확인
2. 각 SIF의 현재 hardward 구성(voting)이 각 SIF에 할당된 목표 SIL의 신뢰도 기준(Hardware Fault Tolerance)을 충족하는지 확인
3. 목표 SIL의 요구조건을 달성하지 못한 경우, 공정안전과 설계, 운전, 유지 보수에 대한 폭넓은 이해와 지식을 바탕으로 아래를 제안 할 수 있습니다.
   - SIF에 최적화 된 테스트 주기(Proof Test Interval) 제안
   - SIF 설계에 반영된 hardward 구성(voting) 변경 제안
   - 목표 SIL 달성에 적합한 SIF component로 제조업체 변경 권고
   - 공정 위험성 평가 또는 SIL Allocation 재검토



기술자료

01

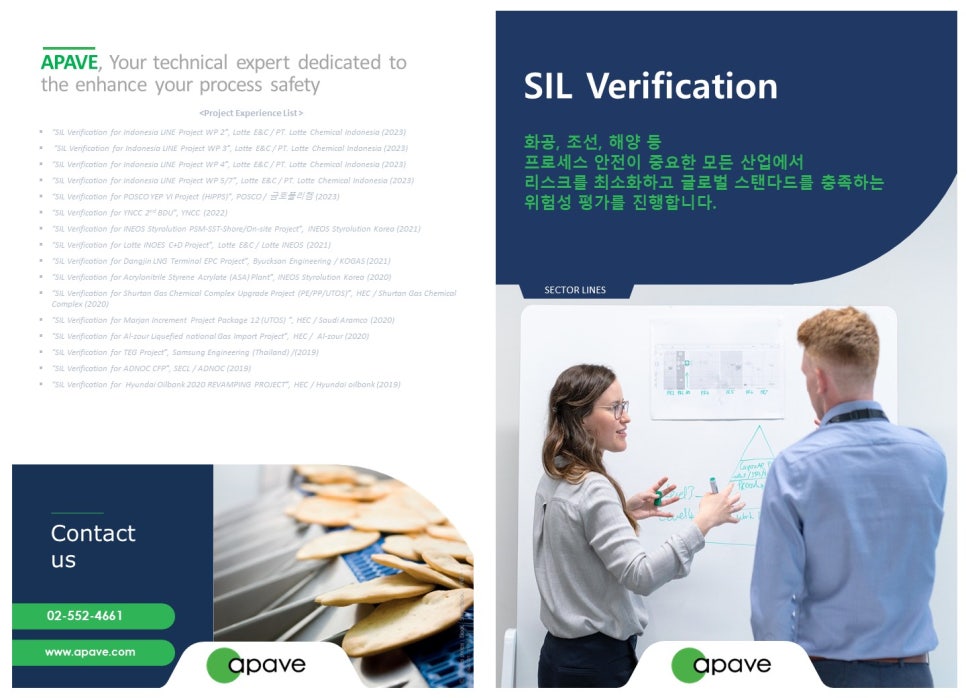

07. (Apave) SIL Verification.pdf
