ASME Code Interpretation Q&A - Half-Apex Angle이 30°를 초과하는 Cone-to-Shell 연결부의 용접 효율

 " Joint Efficiency for Cone-to-Shell Junction with Half-Apex Angle Greater than 30° Half-Apex Angle이 30°를 초과하는 Cone-to-Ahell 연결부의 용접 효율 "

---

Question

When the half-apex angle of a cone-to-shell junction exceeds 30 degrees, resulting in an angle joint as defined by the Code, is it permissible to use a joint efficiency of E = 1.0 if full radiographic examination is feasible?

If full RT is not feasible, is it acceptable to use UT to justify a joint efficiency of E = 1.0?

If the above is not permitted, please advise whether this case falls under the provisions of U-2(g).



Cone-to-shell 연결부의 Half-Apex Angle이 30도를 초과하여 Code에서 정의하는 Angle joint에 해당할 경우, 전체 방사선 투과 시험(Full RT)가 가능하다면 용접 효율 E = 1.0을 적용할 수 있나요? 만약 Full RT가 불가능하다면, 초음파 탐상 시험을 통해 용접 효율 = 1.0을 정당화하여 사용할 수 있을지요? 위의 사항들이 허용되지 않는다면, 본 케이스가 U-2(g) 규정의 적용 범위에 해당되는지 조언 부탁드립니다.

​



​Answer

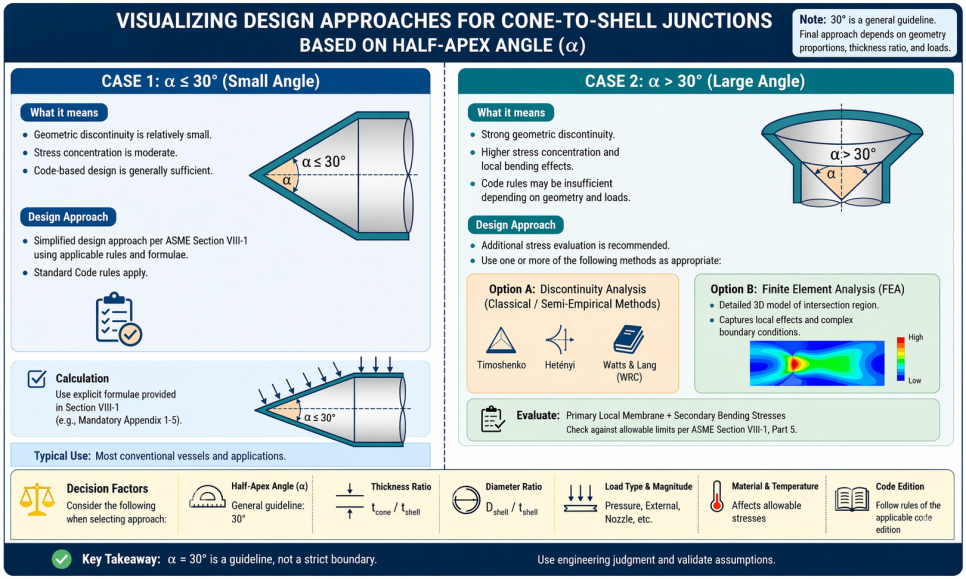

If the half-apex angle exceeds 30 degrees, stress analysis must be performed using a recognized closed-form classical discontinuity analysis method, such as those developed by Timoshenko, Hetényi, or Watts and Lang. Finite Element Analysis (FEA) may also be used as an acceptable alternative.

​

It should also be noted that the current Section VIII-1 does not provide explicit rules for calculating primary local membrane stress and secondary bending stress caused by radial forces and moments acting at the cone-to-cylinder junction.

​

Half-Apex Angle이 30도를 초과하는 경우, Timoshenko, Hetényi, 또는 Watts와 Lang 등이 개발한 공인된 Closed-form classical discontinuity analysis method를 사용하여 응력 해석을 수행해야 합니다. Finite Element Analysis(FEA) 역시 허용 가능한 대안으로 사용될 수 있습니다.

​

또한, 현재의 Section VIII-1 규정에는 cone-to-cylinder 연결부에서 발생하는 Radial forces와 Moments로 인한 Primary local membrane stress 및 Secondary bending stress를 계산하기 위한 명시적인 규칙이 제공되지 않는다는 점에 유의하시기 바랍니다.



Code Reference: ASME BPVC Section VIII Div.1 (2025 Edition)

---
